天正t20v7.0如何快速标记

哈喽，大家好，下面学习天正建筑里面快速标注的用法。快速标注这个命令，他在尺寸标注的集合里面， 在我鼠标点击的这个位置，我们可以直接点击快速标注这个命令，也可以输入快速标注的快捷键，也就是他的首字母 ksbz， 然后敲击一下空格，然后点击一下我们想要标注的区域，然后再敲击一下空格，这时候呢，这个窗户，包括墙体啊，墙体的厚度都给我们标注出来了，我们再重复一遍，快速标注这个命令， 敲击一下空格，然后点击上面的墙体，然后再敲击一下空格，看现在他把这个墙体的长度还有厚度呢，就给我们标注出来了，当然了，快速标注这个命令他 还是有一些瑕疵的，因为我们一般不这样去标注这个墙体的长度，一般呢我们会标到近端， 所以呢我们还需要自己呢去调整一下，但是快速标注这个命令呢，在某些时候呢，他还是很方便的，希望大家呢了解一下这个命令，可能有些时候会大大的提高我们作图的效率。以上就是快速标注的用法。

哈喽，大家好，下面学习天正建筑里面主点标注的用法。主点标注是平时最常用的标注， 它的位置在左侧尺寸标数的集合里边，然后我们往下看，这里边有一个主点标注，平时直接输入 z d， 也就是主点的首字母，就默认是主点标注的快捷键。现在输入 z d， 然后敲一下空格， 然后用鼠标点击要标注的起点和标注的终点，然后鼠标向下移动一段距离，点击一下，再敲一下空格，这样尺寸线就标注好了。双击一下尺寸线，我们还可以这样的去连续的去标注， 然后再敲空格，当然这个标注我们也可以去拉伸或者去剪切他，我们选中标注的一个边，然后输入快捷键 s， 然后敲一下空格。啊，这样的话呢，我们就可以去拉伸他，我们还可以去剪切他，画一条 构造线，然后呢用剪切的命令去剪切就可以了，所以他是比较灵活的。主点标注还有一种用法，就是他可以联动我们输入 cd， 然后敲一下空格，我们去标注一下这个窗户， 标注好以后呢，我窗户移动一下，大家看现在这个标注也跟随这个窗户去移动了， 这就是主点标注联动的用法。好，以上呢就是主点标注的最基本的一些用法，学会了没有？

老师，你看我这里输入 dli 空格，我要选择上两个点给他进行标注。我，我需要标注后面的，我继续空格，每次都要选两个点，这也太麻烦了，有什么快一点的方法没？这确实挺麻烦的，当然有快点方法，你把它删除掉。 好，你现在呢？先输入这个 d l i， 对吧？你先把第一个标注给它，标注上 d l i， 对，点击两点向上标注，然后你再找到这里有一个连续标注 d c o， 你输入 d c o 空格， 然后鼠标放在后面的端点上，点击连续标对，往后拖，点击，再继续点击。好，继续点，继续点，这不就快速标注了啊。老师，你这个确实挺厉害，但是我看别人是一下就把它全部标上了，那怎么做啊？全部标注，那当然还有一个更快的，你看你点击下方有一个什么 快速标注 qdim， 你现在输入 qdim 长空格，然后你把这些线条全部选中，长空格，然后你，呃，往上拖，也可以拖上去，拖上去对，点击一下，这不就成熟了。哇，老师，你这太厉害了，你说的这些快捷键我怎么不会用啊，我都没有用过哎。 其实这些快捷键呃，很常用的。你把我这张鼠标垫带回去，要是记不住的话，平时把它铺在你的电脑桌上，遇到不会的，你只需要低头看一眼就行了。它里面有 绘图工具板块，有修改工具，板块，有标注工具，功能工具，还有三维建模工具。整张鼠标垫当中一共包含一百二十个快捷的命令呢。我把这张鼠标垫呢给你放在视频左下角的小黄车，有需要的同学呢，直接点击就可以把它带回家。

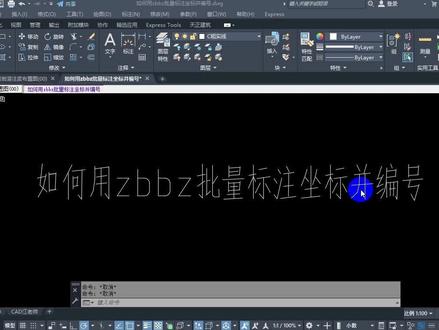

啊，最近呢，有很多学员问的姜老师关于这个编号还有标注坐标的问题啊，那其实在这个天秤建筑当中啊，我们有一个 zbbz 命令，是可以直接对我们的这个对象批量标注坐标的，同时啊能够生成编号 啊，那当然啊，如果我们的 cad 安装了天证建筑才可以啊，所以大家如果是没有安装的话，可以去安装一个啊，就是如果你有这方面的需要啊，所以我接下来会跟大家去演示一下啊， 到底我们是怎么操作的。好了，现在我这里是用的这个天正建筑 t 二零 v 七点零和 cad 二零二二的版本啊， 那现在我们比如说啊，找到这个图纸啊，现在这个图纸里面他是一个原装啊，他这个原装圆形的对象，那么我们首先要输入 zbbz， 我们来看一下啊，这边 bj 空格，那么他这个里面呢，对吧？在命令行他会有显示啊，一个选项是设置，一个是批量标注，那我们先啊输入 s 啊，先进入这个设置界面，我们来看一下我们要注意哪些地方，第一个我们的坐标要改成世界坐标，第二个我们的字体高度你要根据实际情况来给，最最重要的是我们这个编号， 哎，很多时候他默认的啊，他是指标注坐标，他没有生成编号，对不对？ 这个时候你可以选，其实你可以选啊，你可以只要编号，也可以只要坐标，也可以全部都要啊，这个只是设置的问题，那么这里我就全部都要，对不对啊？只有小孩子才做选择啊， 成年人对吧？嗯，都要啊，所以我们就选择这个全部显示，那这个编号的话，你自己根据你的需要去设置啊，比如说我们这里是一个 a 一啊，或者是 a 多少啊，都可以，对吧？设置好之后呢，这个字体高度到底合不合适呢？我不确定啊，我先点确定，我们先来 啊，这个看一下这个字体高度大概给多少合适啊？我们用一个 d i， 我随便点两个点，我看一下啊，大概是零点三，对吧？好，给零点三就够了啊，所以我们说说 jbbz， 空格 s， 然后呢把这个字体高度改成一个零点三啊，就可以了，那么这些东西我们就全部都设置好了， 设置好之后我们就点击确定，确定完了，他现在有一个批量标出的选项，我们输入一个 q 啊，这个时候他会弹出一些选项，那这个时候要注意啊，他这里有很多的选项， 你一定要搞清楚你这张图纸他到底符不符合这些要求。也就是说我们批量啊，用这个天证建筑的 cbbd 去批量标志，他必须要满足这个条件。第一个他要么是一个点， 对吧？要么是点啊，什么是点大家应该能清楚啊，就是那个 po 啊，深层的一个一个点啊，这里我为了让大家看清楚一点，我打开一个文件，好吧， 让大家看一下啊，比如说现在我打开了这张图纸里面啊，像这种他是一个个点，你可以选中用 li 查询一下，对吧？啊？他是一个点，看到没有 好，这是一种情况啊。第二个呢，就是我们 cbbc， 他要么是圆，对吧？像我们这个他是也是满足了，所以我们去标注的时候你要去看啊，他要 要么是这个点，要么是圆心点，对不对？要么是我们啊这个线段的端点，或者是多段线的顶点啊等等。所以我总结一下，大家记一下，第一个是点，第二个啊是圆，第三个啊是线段， 第四个啊多段线，第五个是图块啊，图块也可以，但是图块的话你要注意啊，比如说我们这里是个图块， 那我的这个插入点就是我标坐标的点啊，所以你要看这个点是不是你想要的点啊，这个非常重要啊，因为有很多时候我们的图块他的插入点并不是我想要标的这个坐标点啊， ok， 呃，基本上就是这几种条件啊，如果你的这个图纸他不满足这个情况，那，那你要去想办法， 否则他是没有办法去批量标的。那么现在我这个，呃图纸当中呢，我是用这个圆来举例子，所以我就直接把其他的勾去掉，我勾选圆心就可以了，那这时候我再点击， 对吧？啊，这个左键去选择我们要编号的对象，这里我就随便啊选一部分来给大家做个演示，选择完了之后，我们直接敲空格键就可以了啊。但这个零点三显然对吧？啊，给的太大了，这个 字字体高度可能是合适的，但是，嗯，我们的这个签字里面他有个比例对不对？如果是我们的这个标注大了，我们就把它什么 把比例呢？是吧？我们要调大一点啊，比如说我们调成一个一比一啊。那再来看一下，现在我们也可以 cbbc， 我们可以 先试一下，好像还是有点远，是吧？还是不太合适，我们再把这个比例再调一下啊， 点其他比例我们直接设置成一个一比零点五吧，放大一下好了，这个时候我们再这个 bj， 我们随便标一下看啊，这个还是好像有点不太好受，我们把这个字高稍微再给大一点， 因为他出现这个情况啊，只有两种原因啊，第一个就是我们的字体高度给的不合适，第二个就是我们这个天正的比例啊，给的不是很合适， 我们给个零点一啊，试一下看啊，这个更更加远了，还是调成一比一， 然后 jbbj 空格输入 s， 把这个设置稍微大一点，给一个零点五的样子 啊，现在就差不多，对吧？但是这个有点啊，这个还是有点远啊，这个比例他这个图纸比例到底是多少啊？所以搞得有点， 所以这个图纸比例如果是我们搞不清的话，就有点麻烦了。 好，这个差不多吧，好吧，我们就啊来给大家做一个演示啊，因为这个图纸比例我目前没有去看到啊，所以不好去调， 如果我们要去试的话就有点麻烦了，在这里我们就直接啊用 cbbc 空格，然后输入一个 q 啊，这里我们设置好之后，我们就直接选啊，就说选几个圆啊，你选多了可能会有点卡，就选几个，然后空格啊就可以把它编出来，但会发现这个坐标啊，我们可以标注出来，并且呢 他这个编号也是可以直接生成的，所以这个方法的话，呃，他就比较快速一点，因为有的时候你标完这个坐标之后，你还要去编这个编号，就有点麻烦了，像他这个方法就能够一次到位啊， 就比较方便啊。另外的话我还是要补充一下，像我们这个参数他还是没有调好。我刚刚前面也讲了，就是 第一个你要调他的这个天正的这个比例注视比例，第二个你要调到自高啊，所以我这里因为他不好调是因为我没有搞清楚他这个图纸的比例啊，所以我只能去试的话就有点费时间，因为我们录视频的 话，对吧？我就不去展示，但是这里我现在我们可以啊，大概的就是你可以用 di 去量一下这个字体高度是多少，对吧？你量完之后呢？然后你自己再去给一个参数啊， 就这样的话就有个有个底，对吧？像他这里话就是零点六啊，给个一或者二都差不多。然后他这个比例的话，我们啊 现在是给的一比零点零五啊，就是一除以零点零五是放大啊，放大的这个倍数，所以现在我们再去标的话，就基本上是合适的啊。 好吧，前面的话我们用的是这个调整的啊，不是很合适，所以这个大家一定要去调这个参数啊， 你才能够呃，调到这个比例合适的时候，他才会显示正常，要不然他就会像我这个这个比例就失调了，好吧，行了，那我们今天这个案例就讲到这里，关注我，带你了解更多 cad 操作技巧。

哈喽，大家好，下面学习天正建筑里面标高标注的用法。标高标注是我们很常用的命令，经常在总图立面平面都会用到标高标注，标高标注在符号标注的集合下面， 在我鼠标点击的这里，我们可以用鼠标直接点击标高标注，也可以输入标高标注的快捷线，也就是他的首字母 b j b z， 然后敲击一下空格， 这时候呢就会出来一个标高标注的选项栏，随着我鼠标的移动的这个楼层的标高他是在不停的移动的， 这时候呢我们需要把手工输入给打上对勾，这时候呢不管我怎么移动，他的标高是固定的，在右侧我们可以选择标高标注的样式，前两个一个是倒立的三角形 和一个圆点，这个通常用在我们总图的标勾标注里面，然后第三个，第四个通常用在频率抛里面，后面的这两个 不是很常用，然后在下面可以选择文字的样式，也就是我标高标注的这个文字的样式，我们可以进行选择， 然后字高也可以进行调整。选项栏里边都设置好以后呢，我们就可以在绘图区进行标高标注了，标注方法也非常的简单，用鼠标在绘图区点击一下，然后呢选择一个标高的方向就可以了，然后再点击一下，然后敲击一下空格，这样一个标高标注就完成了。

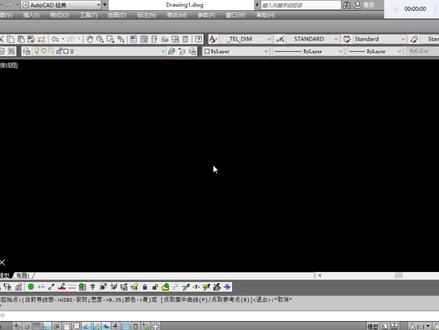

天真电器，对于我们平时绘制这个弱电系统图案里面的这个导性功能确实太强大了，既强大又方便， 下面我们来看一下，点开这个导线，再点击这个任意导线，他弹出这个小窗口，我们这边可以选择这个暗黄，因为我们要添加一个网线， 这里我们选择这个自由链接，点击这个导线设置，我们来设置一下需要的这个线， 这一栏暗黄，它的颜色是浅蓝色，虚线表示 cd 里面的直径是零点三五。标注，最主要就是这个标注，这里我们点击右边这个可以进行一个设置，但在我们这里是网线导线的型号，我们可以有很多种， 包括这个电缆啊，光缆啊，双脚线这里都有， 如果你没有的话，我们就在这里添加，把名字打上去，比如说阿威 啊，微微 p 啊，这是一个电缆，我们点增加他就进去了 啊，微微啊，在这里啊，微微 p， 但是这个我们平时用的多的就是网线，点确定超五类， 甚至这个叉五类，屏蔽的六乐，非屏蔽的七类，这个都有，我们平常用的多的就是这个叉五类。后面这个 pcr 五，他指的就是你穿管 穿二五直径的管，当我们很多也可以穿潮穿肚型管，那我们就在这里面选，如果这里面没有的，同样也是在这里进行添加， 把这个方式打进去以后点添加啊，我们平时用的多的就是穿这个 pvc 管，肤色，他这是霾的这个方式，这里有很肿的肿，这个是按埋，按埋吸点。地板 岩墙，我们常用的就是这个岩墙，还有这个桥架，我们都可以在这里选择，也可以在这里输入 确定，确定好了以后我们就返回，然后我们来点击画一根线， 嗯，这样 的一根线就代表我们刚才所表示的超五类网线，但是他这个没有标注，那么你只看到了一根线，你不知道他代表什么行业，我们需要再标注一下，在这里有一个标注统计里面有一个导线标注，我们来选择这一根导线，点击 确认，选择以后，然后往上往下进行一个标注 确认，那么这一根网线我们就已经画好了，这一个标注我们也是可以改的，你选择他一个双击， 我们可以改他啊，比方说这里我们可以选一个优质 网线，对吧？啊？如果说这个广进太小了，我们可以改啊，超五的屏蔽，这个也可以改啊，比方说我们要选这个六类型的，然后确定，哎，这就已经变了， 除了这个导线以外，我们还有需要绘制这个关呢， 那我们也可以先在这个任意布置里面把这个刮染的型号给他，选择， 弱电里面有个光缆零点五的这个位置，直线 灌篮的型号后面这点啊，比方说灌篮的型号是这个导线的规格，我们可以用这个十二型 破线方式，我们用这个桥架穿管的话，我们就不需要了，桥架里面就不需要穿管了，辐射部位这个我们也不需要，就直接这样子就可以了。编号 点击确定，然后我们再选择这个绘制光缆，点击起死和装置位置确定。 阿坑哥，确定需要你输入这个光缆的这个标识的间距，我们才 默认的吧，通哥，他就会在这个线上面绘制一个关了这个图标代表这个是关了，然后我们需要就把它标注。啊，刚才我们这个网线标注了，现在我们也要把这个标注一下， 标注统计里面的这个导线标注，我们选择这个导线往上拉就出来了， 这是一根光缆十二星的沿桥架铺设。

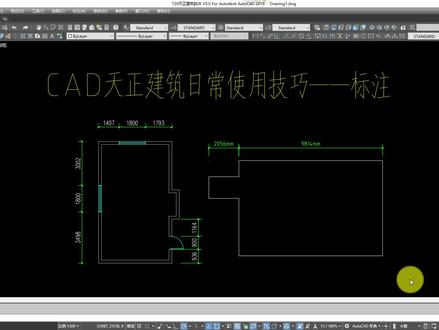

cad 天证建筑日常使用技巧标注，我们在添加标注的时候啊，像这种绘制的墙体和这种单独的线段 标注方法是不一样的，那么我选择墙体这个标注啊，他一选是整体的，那么线段的这个可以单独的选择，而且后面还有单位 mm。 嗯，首先这个左边这个啊，是在天证里面， 左侧有一个尺寸标注，门窗，墙后内门两点平行，双线快速自由楼梯外包等等等标注啊，像这种门窗标注，咱们给它删掉啊，点击门窗标 标注，我标注这个门窗，这啊，点击一下啊，一拖动他会自动的标注门窗还有墙体的尺寸，如果是右侧的这种线段，咱们点一下看一下，嗯，找一个快速标注， 那他是无法标注的，因为他这个是线段，不是墙体。今天呢，做了一个简单的平面图啊，用线段做的，客户有要求，你这个没有单位啊，然后我就说行，可以给你加上单位，那么这个单位怎么加呢？今天咱们来讲一下， 我们用这个标注啊，标注好尺寸，那么这个字号的大小如何设置呢？我们英文状态下，摁， 确定会弹出一个标注样式管理器修改， 这里有很多，这里有很多设置啊，调整啊，文字啊，箭头符号啊，找到文字，文字高度可以改。当我们改的之后呢，在右侧可以观察这个玉兰， 还有这个调整主单位，主单位前缀，后缀，那么后缀我们加单位是 mm， 直接输入就可以了。最后点击确定，还有箭头和符号，建筑标记等等啊，还有这个 其他的一些咱们可以点击试一试啊，都没事的，还有颜色啊，都可以改，最后点， 点击确定确定，那么这个文字就会变大，只要改一下，所有的标注全部会变大，那只限于这种线段，这种手动去啊，一个一个标注的才可以，像这种 墙体的这种，他这个比例是设置好的，不用我们去改了，这就是我们日常使用技巧标注的使用方法，今天咱们就分享到这吧，拜拜。

分享天证不用插件快速套坐标的方法，这张图纸是设计院给过来的，它上面带了坐标的了， 然后我们就要把这个坐标套到另外一张图纸上面去，我们要怎么做呢？我们只是要把这个坐标的焦点坐标给记下来了， 这个是一杠 a 轴，加上一杠是三十三轴这个坐标，我们用纸把它记下来，然后 这里一杠一交上一杠 s 的这个坐标，我们又用纸把它记下来，然后回到第二张图纸上面，找到这个一杠一和一杠 s 轴的一杠一轴交一杠 s 轴这个焦点，然后找到这个一杠三十三到一杠 a 的这个焦点，我们先把这个图纸框选一下面，然输入 一，我们把它搞成块，先明个明给他确定，现在变成一块的了，我们就点击左边的空气栏坐标标注 颜值设置绘图单位，标注单位，我们就选择是米了 制高，这个制高调的，我们选择正合适的制高 就行的了。坐标起级，我们选择世界坐标，坐标类型就测量坐标确定，我们就在命令栏输入他的刚才记用纸记下来的那两个焦点坐标就行了。 三六九幺幺点二五五英文的逗号，四八九四五点七九七空格键 连起做标标，就发现我们就点击一下就把它放下来了， 点击一下方向，然后我们再点击坐标标注， 然后再命令栏输入另一个焦点的坐标，三六九八四点幺八幺，英文的头号四八九三二点四二九 空格，然后我们就找到这张图纸框，选他依然是右快捷键 a l 面，然出现了指定第一个圆脸，我们就指定第一个圆脸，就一干，就一干一 走，加上一个 s 走的这个焦点， 找到刚才标注的那两个坐标，点击一下，然后指定第二个圆点， 第二个圆点是一杠 a， 加上一杠三十三走，这个 命令难出现了。指定第三个人脸后继续我们就继续，就直接空格键是否基于对齐点说话，对， 这样我们选择是 坐标已经靠好的了，我们来验证一下，点击坐标标注点，这个点 四八九三二点四二九三六九八四，点一八一，没问题。 然后第二个点 四八九四五， 点七九七三六九幺幺点二五五，没问题的，这边是这边是套进去的了，好了，视频就分享到这里，谢谢大家。

新入职场的你，画 c a 地图是不是很慢？一分钟让你学会快速尺寸标注！ 在 cd 天证建筑中快速标注尺寸的五个会计键，第一个呢叫走网标注，点击走网标注空格以后呢，可以选择双侧标注或单侧标注， 点击第一个端点，再选择最后一个端点，点击空格，可以快速的标注尺寸。一般点击空格呢，是重复上一次命令，再输入门窗标注空格以后呢，可以快速的对门窗啊进行标注尺寸。 那么在第三个会计界呢，叫标高标注空格，可以快速的标注成高。选择成高以后啊， 选择层高以后呢，双击数值，可以快速的调整标高尺寸。那么再输入墙后标注空格，可以快速的对墙体的尺寸进行标注， 再点击主点，标注空格以后，选择一个端点，再选择另一个端点呢，可以快速的对单个点进行标注。

hello， 大家好，下面学习天正建筑里面角度标注的用法。角度标注这个并领在尺寸标注的集合里边，在我鼠标点击的位置，我们可以用鼠标直接点击角度标注，当然也可以输入角度标注的快捷键， j d， b， z， 敲击一下空格，然后呢选择第一条直线，在这条直线上单击一下， 然后选择第二条直线，在第二条直线上单击一下，这样角度标注就显示出来了。我们只需要点击一下角度标注就标注好了，我们再重复的使用一下角度标注这个命令 空格，选择第一条直线，再选择第二条直线，我们把这个钝角也同样标注出来了。以上呢就是角度标注的用法。

哎，手速拿，你在这乱点啥呢？在图上啥乱点呢？我这还有十分钟老板就要这个图了，让我把每个装的坐标标出来，我正在标呢，我快点标， 你怎么标的？我 abbc， 然后标每个装就好了呀。婷婷，你这太满了，你这还有几百个装这一个一个标不到。天黑了呀。那，那咋办？我有一招，十秒搞定。来， 赶紧撤回。好好，然后我们在你在鼠标垫上找到这个坐标标注的快捷键 zbbz。 好，记住这个快捷键之后你输入 zbbz 空格空格，首先来给他设置一下，输入 s， 设置空格 s， 在这里面单位设置米和米世界坐标，然后在这里一定要把它全部选式都给他点上，既要有坐标，又要有编号，其实编号设置为一， 点击确定，确定好，接下来我们再输入批量标注 qq， 这是最重要的，怎么批量标注？然后你现在是不是原装？对，原装的话你就把这个圆心点上，一定不要勾选其他的好，好，然后框选整个图纸框选空格 空格，见证奇迹时刻到了。你看一下，每一个图纸他对应的装号，对应的坐标都有啊，这个快呀，但是我还想要把它生成一个表格，这个咋做？生这表格？那更简单，直接找到咱们这个手办电厂生做标表的快递键 szbb， 输入 szbsbb 空格空格框选整个图纸框选空格空格。 好，你看一下哦，在我们这张坐标表上，每一个编号他的 x、 y 坐标都给你升值好了，你还可以一会给他导入到你上面来 发给你的。老板，是不是非常快捷啊？这个好，老师就是，呃，我们这些快捷键你是咋记住的呀？其实快捷键你不需要记，我主要给你推荐一张手链，帮了咱们 cd 和天成建筑，你需要用到哪个快捷键？你临时往低头一看，你就用的到。 这张鼠标链包含了咱们的绘图改图标注技巧，还有这是 cd 部分，还有咱们天生建筑部分，不仅有我们的建筑的平面、立面图纸绘制，还有咱们的符号标注，像这个图表，还有咱们的这个图层工具，我把它放在视频左下角。小黄车，你赶紧买一张回去用起来吧。

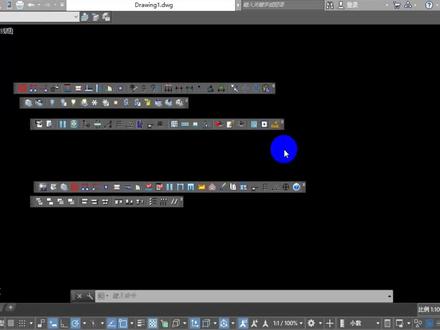

下面的话我给大家讲一下我们天镇如何调回到间点模式这一块啊，我们间点模式的话是我们用的比较习惯的，也是比较方便的啊，我们是比较喜欢的，所以的话我们怎么调回来啊？你看这个线方面的天真，安装之后呢，他是没有间点模式的， 本来有的话点这个小齿轮，然后的话就有一个经典模式，看到没，这里面没有选择，所以的话我们怎么快速设置出来啊？第一步我们可以百度搜一下啊，这个说明，这个说明呢，有些人可能也看不懂，知道吧，所以呢，我们用视频来给你们先讲一下啊，第一步， 看清楚啊，这样进去之后呢，第一步点击最上面这个啊，靠左上角的点中他，然后显示猜到了啊，显示之后呢，他这里块就有多了一排这个工具栏这一块了啊，你看 工具栏出来了啊，刚刚的话是没有的，你看我们隐藏起来，刚刚是没有的，所以点中他，显示菜单栏。好，工具栏出来之后呢，再点击选升版，有个功能去 看到没，这功能区可以把这些东西全都调出来啊，知道吧，这个一定要调出来的啊，然后再选择工具栏，再选择 啊，这工具啊，选工具之后呢，再往下面滑，不要点啊，点住他，再选择 cd 啊，选 ccdcd 这一块的话，要选五个啊，第一个就是我们的标准啊，再重复操作，选完标准之后呢，再选择我们的一个样式，然后再点， 再点的话选择我们的绘图，再点啊，再点我们的，如果你不知道这一块 的话，我们可以看一下这一块啊，就是怕忘记这一块的，你看他这一块的话有标准样式图层绘图修改我们选了几个了，我们可以看一下啊， 我们已经标准的话已经有了啊，标准样式绘图还有一个的话就是我们的，我看一下还有什么没没选的啊，标准选了，样式选了，绘图选了修改，修改好像还没有啊，这里面的话有个修改看到没？图层图层还没选啊， 好，我们看一下图层有没有选好点中他选择图层这一块啊，图层的话在我这里呢，没有选择啊，因为我这个都图标呢，要往下面挪，往下面挪的话就显示了，看到没？好，我再往上面找啊，找到图层来哦，图层有了， 看清楚啊，修改图层，我们一个个对比啊，修改有了，图层有了， 一定要确定啊，修改图层，然后就是再往下面啊，再往下面找。标准三个样式有，绘图有。好，我们再确定一下。绘图样式标准， 绘图样式标准啊，这有，然后图层修改，再看这两个图层修改，来看一下 图层修改贵族标准样式图层修改，看一下图层修改有没有上面好。图层修改会有了，看到没？ 所以的话这五个选择好之后呢，我们要一定要确定啊，这打勾选择好之后呢，我们就再点下一步看清楚啊，这里面有提示， 然后点击左下角的设置图标啊，就是我们这个小齿轮啊，然后的话有练成为，然后面面为经典模式就可以了，然后我们点住他小齿轮 啊，这个地方有一个将当前空间啊链存为，看到没有这个啊，然后呢间点模式 啊，我们看一下是不是鉴定模式或者鉴定样式啊，都可以看到没有鉴定模式好，点击确定。 然后呢我们这个地方就有个切换为间点模式这一块了，知道吧？然后你第二次再打开的话就有了，好，我们先关掉这个，好，我们再打， 然后擦掉这个，好，我们再 选择小齿轮啊，选这个小齿轮其实他这一块的话已经是间谍模式了啊，我们可以选择他间谍模式，你看间谍模式的话有个特征，就是这边的话有工具的这个偏移啊，复制啊这些绘图的工具，然后这边呢也可以往这边拖一点 来看一下啊，这个也有，所以的话这样的话我们经典公司就这一块呢，就全部出来了，知道吧？这个的话就是我们怎么设置经典模式这一块的，然后这些轴光什么的话，你可以不要啊，擦掉，然后这些呢不要 也可以擦掉啊，这个是图层管理这一块的，如果你要的话可以挪到上面来啊，因为我们这个人是经常用的啊，所以的话可以挪到上面来 啊，挪到上面去，这样的话没有个图层管理这一块呢，就全部有了。好，这个的话就是如何设置天正经典模式这一块的，好，我们设置完了关掉这个啊。

哎，小爱同学，你干啥呢？我在这标注啊，你看我刚试了好几遍了，我标注出来之后，那跟人家的咋不一样了，我这又小又难看又咋弄的。看，这是你标注设置的不对，我教你给他设置到合适的样式就好了。咋设置来，把这本书翻到教材的一百二十二页，有教你详细的应该怎么设置， 你看一下这里面首先确定样式，然后根据这个样式来确定他的一个合适的大小以及尺寸。来，你首先输入第空格，第空格好，在这里面点击修改。 第一，点击线，你看别人的有颜色，绿色，那你就改成绿色好，然后尺寸界线也是两边的线，就是尺寸界线也改为绿色。点符号和箭头，比如他是建筑的标记，那你点一下下拉箭头，找到建筑标记好， 再点击文字，文字大小在这里面我们给他一个合适的颜色，也给他一个绿色啊。好，再点击调整，在这里面给他一个合适的比例，比如一百，那这个比例怎么确定？就是他长度的十分之一就好了。点击确定 好点之为当前，然后再关闭档，你看一下，然后再标注一下 点，这两个点你看现在是不是就又好看，而且又效果啊，明显这就一样了，我看你这个基础也不是很好啊， 来，老师给你推荐这样一本 cd 的教材书，这本教材书呢包含了一百多个知识点，从最开始的基础的界面认识，到软件的安装，到每一个工具的讲解，都有详细的图文教程，你可以看到，而且翻开这本书呢，最后还给大家学完每一个工具，给你有 案例的精讲，通过案例让你能真正的把这些学以致用。同时书籍最后还有配套的两个二维码，扫描二维码就能领取两百多斤的教程和书籍配套的电子版资料， 现在你就可以把这本书带回家，比很多课程要划算的多了。点击视频左下角小黄车就能把它带回家。

一节课带你学会尺寸标注，哎，大家好，哎，我们来学习一下第五十五节课程，这节课我们学习一个尺寸编辑，我们先来看第一个命令， 第一个命令叫文字复位，正面上理解就是把文字的位置给恢复回来，我们把这个尺寸往外移， 如果我们一个个手中去驮的话，然后把它拖回去，然后慢速度慢，现在不一定位置精准， 然后我们就找到文字复位，选择要复位的对象吧，然后点击回测，他就会自动把我们把给换上去，再给文字复制嘛，文字复制的意思就是 是我们把这个文字数字修改一下，如果我们想要知道他原来的尺寸的话，可能就要手动量一下， 然后我们想要它变回原来的数值，直接点击文字复制选动它，然后点击回车就可以了，它会自动爆满，变回它准确的数值。 我们再来看一个修剪颜色，我们选择一个修剪的尺寸线， 这个选择的话就是一个起点，我们选择这边有一个起点，再选择一个终点， 他只保留一个才截下来的部分，然后我们先来看尺寸，取消尺寸，我们这个尺寸是 是一个整体连着的，我们可以通过这个第二个节点进行往外拉等等，然后想要把这一部分删除呢？看吧，这么多，想要把它这个三千六 home 边上的给删除掉，就使用 尺寸再取消掉，如果再按 delete 的话，直接全部会被删除，所以要用取消尺寸标志。那我们再来看连接尺寸， 连接尺寸的话，我们先讲解一下尺寸打断， 齿轮打断的话是先选择一起点，这边左边和右边就变成打 变成两个部分了，这就是尺寸打断，让我们给他移出来一点点， 然后我们再使用和连接尺寸，选择一个如此简单的连接，点击回车，它会自动把我们整个尺寸连接为一个整体，中间空余的部分，它也会给我们自动把尺寸标注上去， 然后再看，再看一个拆分 shop， 我们选择一个区间，我们就选择三千九，我们点击它，然后这个为起点，然后进行拆分， 我下一个点为一千，然后再下一个点为一千， 把我们这个三千九的区间也就这样拆分处了。 那我们再来看合并尺寸，合并和此处和拆分此处是一个相对的，这让我们框选了就刚刚我们拆分的三千九，我们给它合并起来就变成一个整体。 这两天等分区间 ic 这个为例，点击差，我需要等分一个六段， 然后他就会给我们自动等分出来，就跟周断线的等分一样，我们这个是尺寸满分。再来看再给它合并起来 的设标注，选择标数对象，选择一个六吧，这一共和等分区就跟 备用，但是只认为数字岗的标出来乘以六，这个的话，我们标注了 o t 的时候会有显示 o t 标注，我们再来看一下 loti 标注， 打开，我们再来看尺寸等距，我把这一个复制一下， 这个尺寸有点歪了，给大家调整一下吧， 我们想让这些整个尺寸变得 只是有规律整齐一点，那他们之间灯具又不太一样，手装条又太慢。然后我们用一个子点距选择参考，参考尺寸就是我们以第一个为参考，下面的为他的其他尺寸，然后我们点击回车， 然后输入尺寸间距，就是这个线有根，这这个线的这根线间的距离，就是 让他们把狮子整洁美观摸输了一个一千吧，让我两下就给了 一千，这样子很快捷方便哈，免美观一点，别人你总感觉就是很舒服，这样子才能提升我们的专业能力。 再来看一个对齐尺寸，对齐尺寸一个上一个下的，然后这个给他拉过来一点点， 然后我们想要这三个在同一个线上，这个尺寸计时，先选择一个参照的尺寸，再选择其他的两个，等一下他这一根呢？ 我们选择一个尺寸起点，我们选择以 这个的尺寸气垫 刚刚那个是没有变，再来一遍吧 这起点，然后以这个起点为开始标注了，他们就同在同一条线上， 也可以不变，就是每个尺寸线它的位置也不变，我定一个这个就开始这边上面上来了， 然后正谱尺寸，正谱尺寸就是跟我们直接点击最边上这一条线一样，直接用鼠标点就可以了。 it 指引中间 这么尺寸的话，我们直接用鼠标点就可以了，然后尺寸旋转的话，就翻转的话，就是我们在标注的时候，有时候这样子标注的话， 就是也舌杖的标注太占位置是吧？然后我们想要给他这个这文字放到这边来，然后给他转一下， 这是我们想要他这个文字转一下，这样子，这样子的话就顺眼多了， 如果我们这样子分解太慢了，然后我们就采用一个尺寸翻转，这个还是一个天秤的标注， 然后使用这边尺寸翻转，他就会把这个文字文字翻转过来，尺寸的样子用标注也翻转。 再来看一个切换角标，切换角标的话是针对一个角度的，我们选择它，选择它 这角度就标注出来了，然后切换角标，选动它，就这个是那个距离 又是胡长的，然后角标它就会自动不断的切换尺寸转换的话是针对一个 c、 a、 d 的尺寸转化成天秤的尺寸，我使用天秤的 c、 d 尺寸先画一个 c、 d 尺寸的话，我们不能进行一个填补尺寸的命令， 然后也不能就是等分等等也不行，他不是我们的天灯尺寸，就 这是要一个转换，手动弹回特，他启示我们不能被转换，那我们就直接分解，然后再进行转换，所以他显示我们不显了， 他显示转换不了，那，那我们就从这边使用一个特性来画直接使用，这时候他就会显示已经找到了， 早上不得了吗？ 嗯，我们再来看一下转换， 我发现了就是我们的线芯转换，它转换不成 c、 e、 d 的转换不了天正的尺寸标注只有一个对齐 它才可以转换成我们天正的尺寸，标注好就可以，这个点需要注意一下。 来看一个纯字条，只能字条是什么意思呢？我给大家演示一下。 good， 太大了，删除。 好啊， 我们可以看到这像 竖竖指的位置都不在这个线上了，然后这个尺寸这条的意思就当这个有人下，那可以跟上条 连数值只充个项吧，然后这些数字就会跑到上面去统一跑，就是你有钱跑在下面，有钱在上面，对不起的做自己统一调整 再调也是一样的。再一个按钮按住针上 给默认，默认上就是我们在画真相定标注的时候， 我现在的图层采用的是一个 pk 头的图层， 因为他这个他的尺寸，然后我当前的图层是零后， what？ 当时他也是用零后图层买的这个标注 调颜色啊等等就更换零号，真的当前图层嘛，至零号图层一起变 好图层后进行一个调整，他也会跟着变调， 这就是一个方形图层。修点最后一个啥呢？检查可以帮助我们 贝凯这个数字有没有被修改，有的有正不正确他会在几家给我们用口红圈，红色公框框上不能表示出来但正确的数字，这样子方便。我们画图的时候有些数字被修改了，或者是不小心搞错了 等等。哇，这个结束关于 go for go， no。

caesar is home 各位观众朋友大家好，我们学一下第五十八堂课程。我们先来看系统引著我们找到这个命令， 然后我们简单讲解一下这上面这些功能的命令。第一个是下标，我们需要先输入字体，把它框选着，在点击上面才可以很有效。 第二个呢，第二个的话是上标，平方用的， 第三个是文字加圈编号类似，第四个是角度， 第五个是公叉，第六个就是直筋了，七个是百分号，后面的是一个钢筋的直筋，一级钢筋等等。特殊制服这边大家可以自己供自己选择， 这边是一个 jd 自带的词，专业文字先不知道了，专业文字可以在这里面选择。最后一个的话就是屏幕曲词，我点击上屏幕曲词，它会自动给我们把屏幕上的词语在上面显示出来，而供我们标注。 好，我们再来讲解一下箭头标注的运用。箭头标注大家这边选择他的样式，箭头点识字等等， 这边是文字的类样式和字高。箭头标注呢是先选择一个点，再把再选择一个指向段文字的放的位置，这样子我们可以选择文字在字端或者是在指向中 电头标注它这个线是可以让我们自动调整位置的， 我们点击回车，然后我们再来看引出标注，引出标注跟箭头标注两个是很类似的，他们的这些样式和上面的字都是一样的，这边有一个固定的角度等等， 不过引出标注它这个线它改不了位置， 他改不了他的位置。第二根线，这就是箭头标注和引出标注的区别，在实践中运用的引出标注会比较多，因为他比较方便使用 上标和下标，直接框选就可以了，这边修改它的角度， 这边拖动它可以更改它的位置。 我们再来看做法，做法标注， 做法标注的上面这件东西跟箭头影标注和引出标注是一样的，或做法标注这项东西 可以在我们这边专业词里面找到一个材料，做法这边可以自己供我们选择，也可以自己定去打字输入， 这边可以入库把我们之前可能自己做的一些材料说明什么的可以存到里面，下次使用的时候直接方便我们提取。我们直接随便点一个大理石地面，点击确定 就是类似这个鹿的，它的皮肤就是大理石地面，然后这边是选择一个它的长度， 那我们就可以看到这个就是一个做法的标数， 他就一次性把我们这些内容都给标注出来。 然后我们再来看一个指向锁引， 指向锁引呢？这是一个锁引符号 m 的，他先让我们确定锁引的位置，我想要把这个头单独解释一下，我就给他框选住，就给他框这个头，然后给他引出来。 你出这个图，我要跟你单独讲解一下，它的符号是一在本张图纸里面，这个就是纸箱缩影。再来看一下破切缩影， 破解锁引就跟破解符号一样，点一下，我要泼你这个，嗯，脖子以上流线给你这样的泼起来，然后往这边锁引一下， 点击回车啊，这个破切反来。好了， 这个就是一个 project 所引和箭头所引的。讲解了，下节课我们再见。

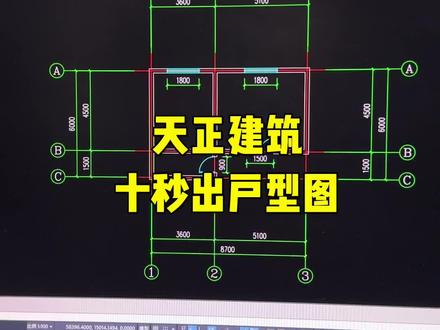

在天正建筑软件中，如何快速生成一个户型图，只需要十秒钟。首先在鼠标垫上找到单线变强的快捷键 dxdq， 输入 dxbq 空格，墙体的厚度改为一百二十框，选轴线空格确认生成墙体，选择多余的墙体，按地空格删除。接下来找到轴网标注 zwbz， 输入 zwbz 空格标注的方式，我们选择两侧标注，然后点击第一个轴线，点击第二个轴线空格确认，再来点击水平方向的第一个和最后一个轴线空格结束轴往标注完成。 找到门门窗的快捷键 mc， 输入 mc 空格门的样式，我们选择这个单开门， 将门的宽度改成九百。在这个墙体上点击鼠标左键，按 shift 可以改变门开启的方向，空格结束，然后再来选择下一个门的方式，双开门。好在这个墙体上单击鼠标左键空格结束。我们再来选择窗户， 在墙体上单击鼠标左键空格完成。再来单击鼠标左键空格完成。那么这样的一个户型图我们就绘制完成了。 大家在使用建筑天正建筑画图的过程当中，如果你还记不住快捷键，现在我给大家上架一款全新的快捷键大鼠标垫， 他不仅包含 cd 软件，还包含天证建筑软件， cd， 常用的绘图工具，修改工具，标注功能全部都有。最关键的是给大家新增加了天证建筑常用快捷键，像我们轴 柱子、门窗、房间、屋顶、楼梯、文字表格、尺寸标注等等，所有的快捷键全部都有，而且每一个快捷键都带有图标。做天众的同学们，做建筑的同学们，赶紧点击左下角小黄车，把它带回家去吧！

单机轴网、柱子轴网标注快捷键， z w b z 鼠标选择一侧起始轴线，再选择中指轴线，回车确定。鼠标选择另一侧起始轴线，再选择中指轴线，回车确定。

你可能遇到过这种情况，我们用标注啊，标注尺寸的时候，我们这个数字特别小，怎么给他调大呢？今天咱们来讲一下， 首先我们标注一个尺寸啊，标注一个尺寸，然后文字太小的话，我们可以按键盘的 d， 英文状态下快捷键 d 点击啊，回车 会弹出一个标注样式管理器，那么我们也可以新建和修改或者是替代，咱们这里就点击修改， 咱们看到文字了没有？在这里 文字啊，文字的样式，颜色啊，填充颜色，还有文字的高度，这是重点啊，文字的高度， 我们修改这个文字的高度来试一下，现在是三点五，我们给他改成十啊，稍微大一点，咱们看的比较明显，然后下面有啊，这里看文字位置上居中，咱们改成居中啊， 然后确定关闭，咱们看到这个文字了吗？瞬间变大了啊，无论你这个图中有多少标注，他是一块变的，咱们再来返回啊修改， 还有一个就是符号和箭头啊，那么这个箭头是什么位置呢？咱们修改一下，给他加大就看出来。 建筑标记啊，建筑标记第二个还是建筑标记第三个啊？引线这里咱们也给他改成建筑标记，然后箭头大小，箭头大小同样改成十，咱们看一下，这样看的比较明显啊，确定确定咱们发现了吗？ 他这个建筑标记啊，是这个最两头，这个，这个斜线啊太大了，咱们给他改成小 d， 确定修改， 然后符号和箭头给他改成应该三就差不多了，然后文字一定要记住啊，文字的高度在这里调改成五，然后其他的一些咱们可以自己去点击看一下， 点击确定确定可以了，那么条标注的数字大小方法你学会了吗？关注我学习更多内容，咱们下节课再。
