PPT怎么做环形分区图

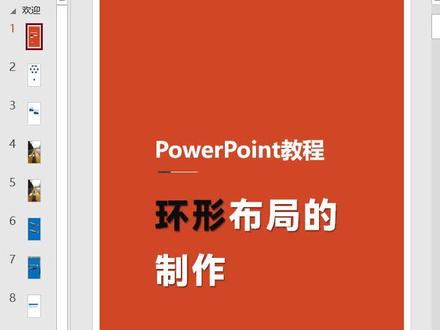

ppt 教程环形布局的制作，求点赞！这是我们完成后的效果，它是一个等比例的一个圆形的布局， 怎么样绘制的呢？正好转一圈是三百六十度。这里面就需要给大家推荐一个很好用的插件，这个插件名称呢叫做 slide， 我们首先先选定我们的一个圆形，然后在插件选项中我们找到设计排版，选择环形布局。在这里首先我们先填写一个数量六，然后 我们在这里可以看到已经产生了六个我们圆形，这是我们的数量。如果是想让我们的六个圆形和我们中间的圆形呢？有点间隔怎么办的呢？我们可以调整布局的半径，把布局半径拉大， 这样我们就可以得到一个环形式的一个布局方式。那么这个技巧你学会了吗？

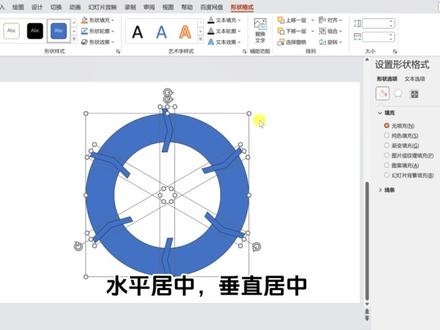

如何将空心圆切割成任意等分？介绍三种办法。我们先来看第一种更改形状法，我们可以先插入一个空心圆， 选中这个空心圆之后，可以按住 ctrl shift 键绘制一个正的空心圆，然后根据需要调节这里的空点。右击将边框改成五，填充也可以修改一下，向右边复制一个，利用形状格式编辑形状，更改形状 空心壶，然后根据需要调整角度就可以了。比如我们需要等分成六份，我们可以添加一些参考线，先插入一个线条，垂直线 可以复制一根，然后右击设置大小和位置，将这里的旋转角度改成六十， 选中这三个对象，水平居中，垂直居中。现在我们只要沿着这两个参考线调节空点就可以了。当然这种办法有个缺陷就是不够精确，因为这两个空点我们都需要调节， 这样其中的一块就绘制好了，复制几分，调整他的角度，最后拼成一个完整的空心圆就可以了。当然我们也可以利用插件，比如爱斯拉的设计排版，这里有个环形布局， 我们可以根据需要修改这里的参数，比如先将旋转的方式改成自动旋转，然后修改这里的数量， 我们将布局半径改成零，然后调整这里的数量，变成六的时候正好围成一个空心圆。接下来接着 第二种办法，我们可以复制这个空心圆，依然建议添加参考线，然后将这三个对象水平居中，垂直居中。接下来我们可以插入一个形状三角形，直角三角形， 填充改成无边框，可以改成红色。为了观察方便，我们可以将边框的粗细改的小一点，比如说零点二五，可以根据需要设置为默认形状，跟垂直线进行组对齐，然后调整底边观察参考性。 接下来我们可以右击编辑点点，调整这个点点的位置，让他跟右边的这条线重叠。好。现在我们只要选中这个空心圆，同时选中这个三角形，利用形状格式编辑形状，合并形状 进行拆分操作，然后删除多余的形状，保留这两个就可以了。我们只要将这个填充改善无，同时选中这两个对象，组合一下， 我们再次利用 is light 插件，环形布局，旋转方式改成自动旋转布局半径改成零，然后调整这里的数量就可以了。 可以根据需要更改这里的颜色，比如像这里改成白色， 双击两次，直到选中里面的这个形状，重复前面的操作。这里也是一样，由于他是组合对象，所以要单击第二次才能选中里面的对象。再介绍第三种办法，这种办法更灵， 比如我们需要将这个同心圆分割成十七份，那么如果采取前面的方法呢，就比较麻烦，所以我们可以插入图表柄图，圆环图，点击确定。 由于需要十七份，所以我们可以修改这里的数据，右击编辑数据，可以选择在 excel 中编辑数据， 一直拖到十七，然后将这里的数字统一下，比如全部改成一关闭， excel 圆环就发生了变化。删除多余的图标元素， 适当的调整一下，直到跟左边的这个空心圆差不多。右击设置数据系列格式，调整这里的圆环大小， 我们剪切这个图表，选择性粘贴，选择图片 svg 格式，点击确定取消组合，点击式再次取消组合，那么现在就变成了适量的形状。修改边框，比如改成无轮廓， 可以将中间的这些对象组合一下， 放眼看下效果 nice。

套了一千个模板才发现这种关系图，这样做操作很简单，插入空心源，拖动空点，调节大小， 插入箭头，复制一份水平，翻转拖动到下方水平居中。 c， t、 r、 l 加 g 组合下复制一份，调节旋转角度为一百二十度， 再复制一份角度为两百四十度。全选所有形状，水平居中，垂直居中。取消组合，全选所有形状。点击形状格式里的拆分删除，不要部分全选形状。点击无轮廓，插入 任意多边形，点击鼠标设置起点，按住 shift 突出直线，再点击下定下折点，在终点双击即可。给折线两端设置成圆点。复制多份旋转合适角度放在不同位置， 给圆环添加颜色，放上文字符号就搞定了。

在商业 ppt 的展示过程中，我们经常会看到这种复杂的环形图，可以为观看者展示很多具有逻辑性的复杂内容，所以今天我就教宝宝们来制作这种环形展示图，有兴趣的宝宝们就跟着我一起来学习吧！ 在学习之前，先用你发财的手给我点个赞吧！首先我们将这个 ppt 剪切下来，用于制作的参照样板， 打开一个空白的 ppt 文档，在开始菜单下单击版式，选择空白版式。先把剪切的图片粘贴到 ppt 中，在图片的大小铺满整个页面。 我们首先制作页面中的圆环图，切换到插入菜单，单击形状，选择同心圆，然后参照样板画出一个圆环，单击鼠标右键选择设 对象格式，在右侧菜单中单击线条，选择无线条，单击填充颜色，选择红色。然后是将透明度设置为百分之六十，先微调圆环的位置，再用鼠标拖动圆环中黄色的毛点，调整内圆的尺寸。 由于图中有三个圆环，所以用复制粘贴功能再增加两个圆环，先选出一个圆环，根据样板中内圆的尺寸调整圆环的大小。用鼠标拖动黄色的毛点，调整内圆的尺寸，用同样的方式调整第二个圆环的大小。 同时选中三个圆环，在快捷菜单中单击中心对齐，用鼠标拖动黄色的毛点，调整第二个圆环内圆的尺寸。由于三个圆环都分成了几个等份，所以我们需要对圆环 进行拆分。切换到插入菜单，单击形状，选择举行，然后在圆圈中画出一个长方形。现在右侧菜单的线条选项中单击无线条，再将长方形的高度改成零点一厘米， 利用复制粘贴功能增加一个相同的长方形。单击旋转，选择向左旋转九十度，同时选中两个长方形和小圆环。在快捷菜单中单机中心对齐， 同时选中小圆环和一个长方形。单击合并形状选择检除。再次选中小圆环和长方形，单机合并形状选择检除，这时就会得到一个四等分的圆环。 用同样的方式再次插入两个高度为零点一的长方形，并将其中一个旋转九十度。用复制粘贴功能增加三个高度为零点零五的 长方形，分别选中新添加的三个长方形。在右侧栏单机大小和属性，将旋转角度分别改成四十五度、一百三十五度，两百九十二度。 同时选中所有的长方形和圆环。在菜单中单机中心对齐，然后将长方形再复制一份移动到一边备用。用同样的检出方法对圆环机型裁剪。 由于两个大圆环需要再分成九份，所以需要将长方形的长度缩减一半再进行减除。 经过三次的图形检出之后，就得到了三个这样等分的圆环图形，现在需要进一步对图形进行拆分。切换到插入菜单，单击形状选择举行，然后在圆环上方画出一个长方形， 同时选中两个图形，单击合并形状选择拆分。删除长方形后就会得到一个拆分后的圆环图，分别切换到第三页和第四页的幻灯片。用同样的方法对圆环进行拆分， 分别选中第三页、第四页的圆环图进行剪切，再通过粘贴到第二页中换灯片中 单机形状选择三角形。先在空白区域画出一个小三角形，再通过复制粘贴添加三个相同的三角形， 选中一个三角形，在右侧栏单机大小和属性。先将旋转角度改成四十五度，再用鼠标将三角形移动到小圆环的右上方，用相同的方法将其于三个三角形的角度旋转成一百三十五度、 两百二十五度、负四十五度。后用鼠标分别移动到小圆环的右下方，左下方、左上方。用键盘上的方向键对四个三角形的位置进行微调， 同时选中左上方的小圆环和三角形，单击合并，形状选择结合，用相同的方法对其他三个三角形和小圆环进行结合。 到这里，环形图中的三个圆环就制作完成了，你学会了吗？下一个视频将进一步讲解环形图的美化方法，宝宝们一定要记得过来学习哦！

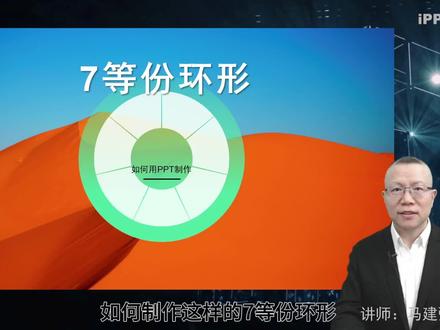

有同学问如何制作这样的七等份环形？本期视频介绍一种非常简单的方法，我们直接进入演示。 首先来到一个新的页面，插入环形，插入形状，圆环形绘制在画面的中间，可以按需调整中间孔径的大小。 第二步，插入形状，七角心形，按住 shift 绘制调整中间的调节钮，将它放在画面的正中间， 先选环形，再选金形，来到形状工具格式，找到合并形状，选择剪除，它可以变成一个整体七分。如果选择拆分，那么我们就可以将 每一个环都可以单独取出来，单独使用，非常的简单。如果您在设计制作应用 ppt 的过程中有这样那样的问题，可以在视频的评论区，也可以在学员群里留言，我会用视频的方式答疑给大家。 用到 ppt 不会做，做不好怎么办？推荐公众号 ippt 幺四幺三零基础 ppt 快速入门 ppt 进阶，从构思到设计到演讲，职场成功，既要业绩好，也要 ppt 汇报好， ppt 学习达一到公众号 ippt 幺四幺三。

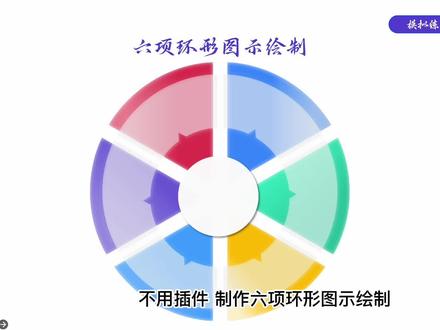

不用插件制作六项完全垂直位置。这个图有四个圆，六个三角形，渐变颜色，几个元素构成的线，画三个圆，插入一个长条矩形，调整宽度居中，复制调整宽度居中组合。将组合的两个长条矩形复制两次，一个旋转六十度， 一个旋转一百二十度，取消组合。然后选出大的长条矩形，选出弯一大圈，用不稳运算法剪出同样的方式，将第二个圆和小的长条矩形进行剪出，画入六个等边三角形，调整角度。六个三角形和第三个圆圈 或圆圈算法相加，相加后的图形与第二个圆圈进行剪除。将出现图形的图片进行拆分，调整图层置于底部，然后吸取 连胜。 我们需要将第二层的圆圈也继续拆分，方便调整颜色。填充为白色，调整透明度和效果。增加柔光， 再调整一些阴影，渐变柔光等效果和参考效果看齐。再添加一个圆圈，填充为白色，加阴影 就完成了，你学会了吗？

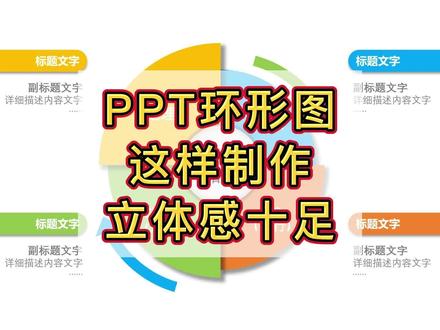

同学们，欢迎你来到 office 新手小讲堂，今天这个视频我向同学们分享一下这种立体感十足的 ppt 图形的制作方法，有兴趣的同学们可以跟着我的视频一起来学习哦！ 学习之前先动动你的妙手，给我点个赞吧！说起在 ppt 中制作这种图形，很多使用 office 的宝宝们首先就会想到利用 ppt 中的 smatart 功能把图形制作成这种样式，又或者是利用丙图和文本框制作成这种样式。 今天我就教宝宝们利用图形功能来制作这种立体感十足的环形图。首先新建一个空白的 ppt 文档，在菜单中单击版式，选择空白版式，再新建一页空白的幻灯片备用。为了便于页面的编辑，先切换到视图菜单， 单下勾选网格和参考线。在切换到插入菜单下，单击形状，选择不完整圆，在页面中心位置先画出一个四分之三的圆，再调整锚点，把圆改成四分之一的扇形。调整完成后，先对图形进行剪切， 再在菜单中单击粘贴，选择性粘贴，在弹窗中选中 svg 格式的图片后单击确定。先把粘贴的图片移到页面中心位置，再增加三个相同的扇形，单击鼠标右键，选择大小和位置。在右侧展开的图形格式菜单中把旋转角度改成九十度， 把旋转后的扇形移到中心偏右上角的位置，在右侧栏切换到填充与线条选项下，先展开填充选项，单击颜色，选择天蓝色，再展开线条选项，选择无线条。 参照样板格式分别对其他三个扇形的角度、颜色、位置和大小尺寸进行修改，宝宝们看都看到这里了，就动动你的妙手给我点个赞吧！ 切换到插入菜单下，单机形状选择椭圆，在页面中心位置插入一个大小合适的圆形。 在右侧填充与线条选项下，先把填充颜色改成浅灰色，再把线条颜色改成白色。切换到效果选项中，先展开阴影选项，单击预设，选择内部中心样式， 单击颜色选择中灰色。把模糊值改成十五磅，透明度改成百分之四十五。展开发光选项，先单击预设，选择灰色第二种样式，再单击颜色，选择黑色，把大小值改成十磅。现在同时选中四个扇形。在右侧栏切换到效果 选项中，单击预设，在外部中选择右下样式，分别把大小改成百分之一百零三，模糊值改成十磅，距离改成五磅。依次选中绿色、橙色、蓝色扇形后，单击鼠标右键选择置于底层。通过调整后，图形的立体感就出来了。 先在圆形图形中输入需要添加的文字内容，在切换到开始菜单下对文字的字形和字号进行调整。切换到插入菜单下，单击形状，选择文本框。先在任意一个扇形中插入一个文本框，再在文本框中输入文字， 继续给其他三个扇形中也添加文字。同时选中四个文本框。在菜单中先对文字的对齐方式进行修改，再对字体的颜色进行修改，最后 对文本框中字体的字号和文本框的位置进行调整。切换到插入菜单下，单击形状，选择圆角矩形，然后在页面的右上角插入一个圆角矩形，拖动锚点，把圆角改到最大，再对圆角矩形的大小尺寸进行适当的调整。 在右侧栏的填充选项下，把填充颜色改成第一个扇形的颜色，再在线条选项下点选无线条。 先在矩形中输入文字，再在菜单中单击左对齐，最后对文字的字号进行适当的修改，切换到插入菜单下，单击形状，选择文本框，先在左上角插入一个文本框，再在文本框中输入所需的文字， 同时选中文本框和圆角矩形，通过复制粘贴增加一组相同的图形，在一道右 下角适当的位置，同时选中右侧所有的文本框和圆角矩形，通过复制粘贴增加一组相同的图形，再移到左侧对应的位置，最后在菜单中单击右对齐，现在根据扇形的填充颜色对相应的圆角矩形的填充颜色进行修改， 切换到第二页幻灯片中。单机插入菜单 smartard 按钮，在弹窗左侧先选择循环，再选择分段循环图形。 先选择图形右上方的箭头，在右侧栏中把填充颜色改成绿色，再用相同的方法把左下角的箭头颜色改成浅蓝色， 先选中绿色的箭头进行复制，在切换到第一页幻灯片中进行粘贴。现在拖动各个锚点，对箭头的形状和大小进行调整，在右侧栏切换到大 小与属性选项下，把旋转角度改成三百四十五度，把箭头的位置向外进行适当的移动。利用复制粘贴功能，再增加一个箭头，先把填充颜色改成浅蓝色，再对箭头的角度和位置进行适当的修改， 到这里立体感十足的环形图就做好了，先隐藏网格线，再对比一下图形的效果是否达到了预期的效果，你学会了吗？关注我，你会学到更多高效又实用的办公技巧哦！

本期和各位小伙伴分享的是 ppt 排版的环形布局，以这一页 ppt 为例，中间的环形是如何做到的呢？其实是由弧形变化而来的，按住 shift 键可以得到一个正弧，这里高度和宽度设为九厘米， 线条为渐变线，两个色标分别为白色和珊瑚红，角度六十度， 然后调整白色色标的位置在百分之二十，珊瑚红的位置在百分之八十。接下来关键的一步是把弧线宽度调大到六十磅，端点类型为圆形。 把白色的透明度拉到百分之一百，复制这个圆弧。将复制出的圆弧顺时针向右旋转九十度。继续同一步骤复制出两个，得到一个闭环。在衔接处 画一个圆，填充为白色，线条为珊瑚红。再复制同样的三个圆，在圆中标记序号。插入文本框， 在效果选项的转换中选择上弯弧，下排两个文本框则选择上弯弧。给文本添加一点阴影。对文本框位置进行微调，再往中间插入一个圆形，根据参考线将位置对齐， 同样给圆形设置渐变填充效果，中间放入一个与主题相关的图标， 最后还可以在底部做出阴影的效果。插入一个椭圆渐变样式，用的是中心辐射相同颜色的渐变色，给边缘设置柔化效果。这样循环布局的基本图形就出来了，你学会了吗？

今天我们来用嗯形状里面的弧形来绘制一下环形流程图，这个是最终的一个呃样子，插入形状里面的弧形，然后按住 shift 绘制，然后按住 ctrl 复制两个， 选中三个弧形形状格式对齐，左对齐，顶端对齐，三条线就重合了，然后选择其中一条，给他进行一个旋转适当的角度，再选择第二条进行旋转适当的角度，这样的话我们三个三条线就调整好了， 然后全选一下，右键设置对象格式里面的线条下拉，然后他的宽度可以适当调速一点，这样可以看到整个这个呃弧形。 然后箭头可以可以选择开始箭头类型，或者选择结尾箭头类型来选择结结尾箭头，选择一个箭头，然后粗细也可以适当的调整不同的这个大小，然后绘制完的话，我们的一个呃环形流程图就绘制好了，可以根据不同的需求调整一下它的颜色。

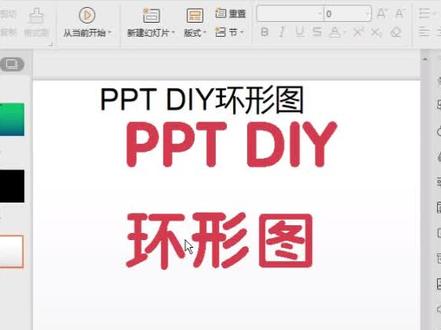

ppt diy 环形图首先我们点击插入选用卡，然后点击形状，插入一个圆形，然后复制粘贴一个出来， 接着我们选中两个图形，选择绘图工具，点击轮廓，我们选择无线条颜色，然后选中第一个，填成为别的颜色，然后点击编辑形状，选择更改形状，我们选择画形图， 然后按住 shift 拖动空心弧到这个圆上，然后点击圆，选择这一次，然后再次选中右键编辑文字，我们输入百分之五十，你学会了吗。

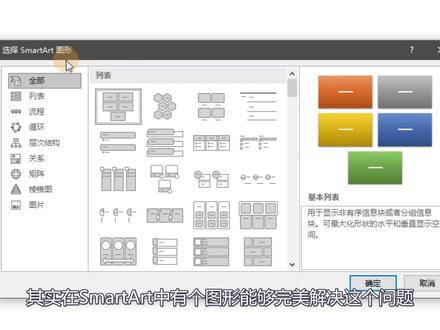

当你想用这个圆环结构图的时候，你是不是还在像这样一个一个的去拼，最后怎么看都不规整？其实在 smart art 中有个图形能够完美解决这个问题，它就是循环中的射线循环，在插入中咱们选择 smart art， 选择循环，点击射线循环，默认是有四个图形，咱们可以点击这个箭头，在窗格中删除一个文本，这样圆就少了一个， 需要添加，按一下回车就可以了。这样当咱们需要使用这种圆环结构图时，就不需要再画了，咱们先把这个改成三个，调整一下大小和位置，然后将他们取消，组合两次，这样就可以处理一个三段式的页面了， 添加上文字，再修改下颜色是不是就可以了？同样的方式在四段、五段、六段甚至更多都可以使用它，方便吗？那么本期视频到这里就结束了，希望喜欢这期视频的小伙伴可以点个红心支持一下，谢谢你们了！

各位宝贝，今天我们学习如何制作环形数据统计图，首先看到这个表格是不是觉得不直观，也不好看，我们今天学习一种环形图来形象的形成数据对比。 首先点击插入选择图表丙图，在丙图中找到环形的图形，点击一个环形就完成了插入。我们再来制作图表数据，选中环形，点击右键选择编辑数据。 wps 会自动打开一个表格文件，这个文件数据与图表是联动的，我们先把这个表格中的数据删除，选中彩色框，点击右键删除。选择整行或整列，不要关闭表格，用小窗格切换到 ppt 中，选中数据， 复制数据，切回到表格中，选中第一个格子，粘贴数据，调整一下表格宽度和高度，让内容全部显示出来。为了更好地表达数据占比，我们需要再增加一行数据， 这里的数据是多人填表，小程序的用户年龄分布，上面的数据我们称为原数据，下面的数据为辅助数据，辅助数据的数值是一，减去上面的百分比，我们用公式来计算，输入等于一减号，再选中上面的框， 按下回车键就得到了辅助数据。对数据的格式重新设置一下，选中框，点击右键选中。设置单元格格式，打开设置窗口后，选中百分比，小数位数为二，点击确定 就可以看到数据变成了百分比数据。选中框，点击格式。刷，再点击第二个空格，不要松开鼠标，拖拽剩余的四个空格后松开鼠标， 这样后面的四个格子也就默认为百分比数据格式。选中第一个有数据的格子，将鼠标放置在格子右下角，箭头变成黑色十字后，按下鼠标，拖拽到覆盖后面四个格子，松开鼠标就得到了所有计算好的数据。 因为时间关系，后面的内容我们下个视频学习，先动手试一试吧，哈哈哈，操作步骤来啦，点赞、收藏或截屏关注我，带你学习更多软件技巧！
