tekla线框显示怎么关闭

大家好，今天给大家分享一下在推卡里面我们怎么去用线框模式展示。那么很多时候我们这个推卡里面啊，我们现在已经看不到这里有个线框模式了，这个已经给取消掉了，那么我们如何把它调出来呢？在工具高级选项里面， 我们去在模型师图里面找到这个数字，把这个改成 qtr ue。 好，应用确认确认， 这个时候我们再去双击他，我们就看到了一个视图类型，他可以改成线框表示修改应用确认，这个时候就可以把我们的视图改成线框模式了。好，我是钢铁工教学黄老师，欢迎。

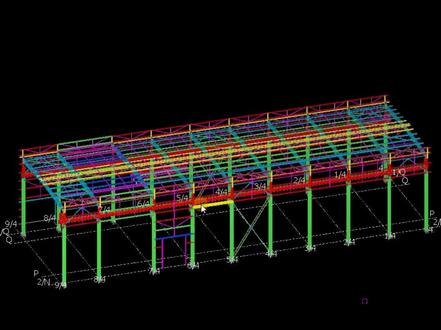

在推塔中如何让我们的模型与线框形式显示？那我们来看一下。首先呢我们要打开这个高级选项，找到模型，试图 找到这样一个选项，猫头，然后这里呢要改成取物应用，确认之后呢我们去找到任意一个面，假设这个面双击屏幕，然后在这里就可以改成线框表示，修改好我们再去打开它。 好，我们这样就能看到我们这个图形已经以线框显示，线框显示状态下我们捕捉点更容易，但是他不能进行旋转。这个就是如何以线框显示的一种方式，大家学会了吗？我是钢结构教学黄老师。

大家好，我是济宁天恒钢结构泰克拉培训的张老师，最近有同学私信如何把高版本的线框表示调出来，现在我们就给大家演示一下。 首先打开这个拉之后，然后看到菜单栏有工具，工具里面最后一个选项，选项里边高级选项，点下高级选项， 然后左边是点到模型，试图右边的话去看一下类型和名称，类型不需要，主要是看一下名称，名称的话第三个字母是带一的，而且只有只有这一个，然后点一下后边的纸， 后边的箭头改成处，然后应用一下，然后再确认，这样的话就可以调出线框表示，我们可以看一下，然后创建试图 连接走线，然后看一下显示这里面就一个司徒类型啊，一个线框表示应用，确认，这样的话就可以把线框表示调出来了。 大家如果有其他的问题的话可以私信我，欢迎大家点赞关注。

好的，今天给大家讲一下这个，我们这个啊怎么调出线框模式啊？那开始的话，有可能大家在这里是找不到线框模式的啊，因为最近问的人比较多，那我们给大家讲一下十九点零啊以下版本的 他这个软件呢？呃，线框模式怎么调出来？我们首先打开工具啊，工具这里面有个什么呢？高级选项啊，选项里面啊，高级选项，高级选项，模型视图啊，在模型视图里面，大家找到啊，一开头名称啊，这里找到一开头的， 我们看一下啊，因为全都是字母啊，我们看一下啊， e 对不对？那么这就只有这一个啊，所有的，大家可以看看这里所有的选项里面啊， 只有这一个带 e 的，所以说大家应该不会去找错啊，如果开头带 e 的比较多呢，可能会混，那么这里只有一个啊，只有这一个，我们把它找到，然后这里有个选项啊， 给他勾一下。好，这样就可以了，这个是非常简单的约十九点零以下版本的啊， 调出这个线框模式是很简单的啊，确定就可以了。然后我们看一下，那现在这里啊视视图类型的就有渲染和线框模式啊，大家这样就可以去调了啊，可以去改视图了。好，这是讲的十九点零 以下版本的，那还有人给我反馈是什么？他用了二十一点零或者二十一点一啊，就是说版本比较高的，那 是没有啊，没有这个选项的，没有，我们看到什么呢？就是说高级选项里面这个啊，一开头的这个选项，刚才我们调的这个啊， 没有这个选项，对吧？那我们该怎么做呢？那下一课我给大家去讲一下啊。呃，如何啊？把高版本的啊，他的一个限款模式给调出来。好的，给大家讲这么些。

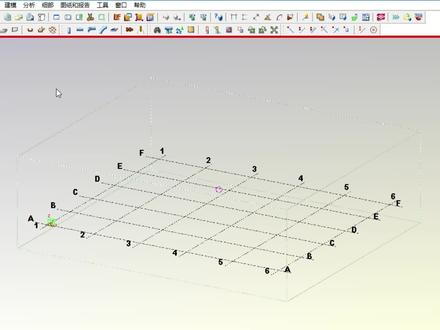

大家上午好，还是跟之前一样，我们继续上干货，上干货之前呢，我们还是惯例打个广告，我们这边是金版翔图工作室，专门做钢结构翔图深化， 然后同时的话也接详土深化的业务，然后广告时间结束了，我们就回归正题，今天呢我们讲的是什么呢？我们讲怎么永久的用线框模式，因为经常的话，我们有的时候用线框模式， 嗯，很多人呢他可能不知道怎么去调，就调一次之后我们所有的模型就都能用。下面的话我们进行一个正常的 操作，然后打开一个模型之后这个是新的模型，我们双击看到没有没有线框模式，然后我们打开工具选项，高级选项， 看清楚模型视图，然后找到这个，如果大家不知道是这么多，不知道是哪个位置，你就记这个 轴线颜色对不对？记这个一点零，一点零零零点七，零零零零点三，这个默认的，这个是默认的， 可以记这里，然后它的上面这一个改成 q， 对不对？然后应用确认这个线框模式就出来了，对吧？然后这是线框模式， 线框模式我们就调出来了，但是呢我再新建一个模型， 再新建一个模型，然后你就会发现这个线框模式又要重新调整，然后打开模型比较慢， 他是在导入那个插件，所以说比较慢，然后我们再双击，我们就会发现现款模式没了，又要重新调整一次，又要重新调整一次， 对不对？然后他才出现，有没有一劳永逸的方法呢？这个的话我们就讲一下这个一劳永逸的方法，首先的话还是一样的，设置高级选项 工具，高级选项模型，试图，然后找到这个，大家把名字要记好，找到这个，然后改成 q， 然后写入文件，对不对？ 写入文件我们弄好了之后呢？然后我们把它关掉，点开我们的模型文件夹，有一个这个，对吧？然后我们找到刚才的那个选项，一开头 一开头这里，然后我们把它复制， ctrl c 把它复制出来，复制出来之后我们打开咱们的一个中国环境，我这边呢是把中国环境我做了一个，呃，做了一个 快捷键，这样也比较方便。然后我们找到咱们的这个中国环境的系统文件，我们要把它导入到系统，就是这里，对吧？ 我们就把它关掉，不保存。找到系统之后，我们找到最后一行，按照这个格式来， 大家一定要，这里我要提醒大家一下，就是要空格一行，再去输入 seat 空格 ctrl， 对不对？把这个复制过来，然后 ctrl s 保存关掉，重新打开， 打开有点慢，大家稍等一下。 好，现在我们打开了，我们现在新建一个，对不对？这是新建一个，我们就不用原来的模型了，我们直接新建， 新建一个之后我们双击，所以大家看到没有这个线框模式就自动的出来了，我们就不需要，就不需要再去重复的设置它。 给大家回忆一下工具选项，高级选项，找到咱们的模型视图，然后找到这一个选项选项之后，然后写入文件，写入文件之后，然后找到 这里，没有写入，所以没有那个选项，还是写入一下， 写入文件模型文件夹，找到这个选项， 找到咱们的那个刚才设置的 e 开头， e 开头 model 这里把它复制，复制了之后打开中国环境， 打开咱们的那个中国环境，然后找到咱们中国环境的 系统文件，双击打开，在最后把这个写上，注意这两个之间要有个空格，写上之后 ctrl s 保存，这件就完成了， 基本上就这么个操作，大家可以自己去试一下。然后嗯，还是就讲到这里，我这边 呢会不定时的分享一些干货，所以说大家有需要的话可以加一下 啊，抖音账号啊，或者是 b 站啊什么的关注一下，因为我这边包括了公众号，然后我这边的话我都会不定时的更新，然后谢谢大家。

好，那我们讲一下啊，十九点零以上版本就说较高版本的软件怎么把那个限框模式给调出来，那我现在以二十一点零的啊这个版本的软件啊为例，我们给大家讲一下啊，首先找到图标，然后呢 打开文件夹所在位置。好的，那么这个时候呢，我们给这个 呃文件类型排个序吧。啊？大家找到什么呢？啊？为了方便找，我们找到什么配置文件啊？在配置文件里面我们找到什么呢？找到啊，泰克拉斯，叉克斯 啊，也就说找到这个文件，那有有可能是什么呢？有可能，如果说大家系统不一样，他可能后缀不一样，但是没有关系。那大家在打开的时候你记住啊用什么呢？打开方式啊， 打开方式你选什么呢？啊？你选用文本打开，那我这里直接默认了就是用文本啊。呃可能啊，呃是由于就是说系统不一样啊，有 win 十的， win 七的我，我现在啊我这个电脑 win 七的啊，那我之前用一个 win 十的啊， 呃电脑啊，试过啊，因为他的后缀不一样，那大家找到配置设置里面啊，他给他使啊，他后面的后缀不一样啊，没有关系，大家打开他，但是一定什么用这个呃纹眉模式把它打开，打开之后呢？ 好，大家可以看一下这边啊，有很多选项，对不对？那我们这样呢，我们把 这个啊这个选项给复制进去啊，实际上就是我们十九点零里面的这个选项，然后他什么是 他就代表着啊打开这个相关模式吗？对吧？我们把它复制一下 ctc 啊。呃复制到下面来就可以了啊，那这样的话啊，大家保存保存以后呢， 大家把这个软件给关闭啊，关闭完以后啊，关闭完以后呢？呃， 那你原来的啊，关闭完以后给大家让我说吧。你原来的啊模型，那他里面的还是啊？渲染模式可能还是这种啊，就说渲染模式啊，那你需要什么呢？你需要啊，给他说一下，你新建一个啊，你新建一个模模型，那这样的话啊，在新建模型里面 你就能啊调出什么呢？调出这个限宽模式了。那你原有的，我刚才试了一下啊，就是原有的啊，原有的模型 他还是啊，他还是就是说没有现框模式这个选项，只有说你以后啊新建的模型啊，他都会有现框模式这个选项。好了，我给大家讲一下，如果说有什么不明白的啊，给我留言，然后我会把这个， 呃这个文本啊，这个文本里面的啊这个选项，然后放在评论区，大家直接可以复制啊，就可以了。好吧，那有问题在下面留言啊。好的，就给大家说这么多。

大家好，学员经常提到的渲染模式和线框模式，这两种模式有什么区别？来看一下双击屏幕，在这里表示下面有个仕途类型，当前状态是一个渲染模式，如果我把它改成线框模式， 双击打开这个试图。好，我们看到现在这个是线框模式，这两种试图的显示方式不同，一个是带有 颜色的真实体，一个是只有线框形式。那么这种线框形式呢？第一，他的这个画图的时候，他的十字光标是全屏的，在双眼模式下的十字光标是非常短的。 第二，线框模式无法进行三 d 的旋转，而我们的渲染模式是可以直接进行三 d 旋转的。这个就是两种模式的区别，我是钢铁哥教学黄老师。

三十秒设置永久限框模式，打开工具红，选择广义的，找到 reactivity browser， 选择环境拆纳， 找到 m china， 用记事本打开， 在最后加上 set xs and able wire frame 等于 true 保存就设置完成了。喜欢请点赞收藏。

很多学员问高版本 techla 如何去修改线框模式啊？因为在这个高版本里面呢，已经找不到我们低版本中的这个修改线框模式的这个高级选项了，那么如何去修改呢？我们需要去到这个这里边打开你的安装目录， 打开 download 展示这个二十一点一的啊，我们打开之后呢，来找到这样一个 n t 文件夹， b i m 文件夹，下面去找一个文件，这个系统文件， 这个 tik last drag to 是 i n i 这个文件找到之后呢，给它右键打开，用计时文打开就可以。打开之后呢，在这个里面去 添加两行变量，那么这里添加的是这样两行， 这样两行字给它复制进去 到这里呢，任意地方啊，空的地方都可以，你比如说我在这个最后面给它 ctrl v 复制进来，然后对它保存， 保存，保存之后呢，你再去打开这个 tikla 的时候，那么这里就有线框模式了，我们打开 tikla 之后啊，在这边双击这里就会出现这个线框模式，这个就是高版本改 tikla 线框模式的一个方法。

那么说到参考零件呢，我们首先看这个位置，点击这个按钮，那么这个按钮呢就会显示你这个模型里头会有哪些参考啊？模型实际上呢我这个我上面这些上 上上倒轮，还有下面的下面的这些下面的这些轮子，他都下面的这些轮子其实都是都是参考模型，那么呢我们可以单独的很简单的用这个来控制他的这个隐藏和在这， 那么这个是这边第一个控制他的这个隐藏，单独的单单独的隐藏和和和出现，那么我们可以通这这，那么就是那就全全部隐藏，全部隐藏，是吧？和和全部 不出现，这个呢这个就是一个一个空空的手段，那么呢还有呢？还有还有一个就是我们在桌面上随便的地方右击，然后呢选择属性，属性里面呢我们再选择这个 显示 play， 把它选上，选上之后， 选上之后我们这有一个啊，最后这个选项，如果你把它挑掉更改，那么这也会把参考模型全部全部关上，那么注意这个油线级别还是比较大的，如果你把它关了， 那么呢我们把它都可以取消，那么呢在这呢你即便是把人都写 出来的状态，这也不会显示出来，这样就是有这么一个这么一个注意的点好了，那个那么这个第一层意思是在模型里来控制就完成了，那么他在图图纸里怎么控制呢？图纸里控制跟这个还不太一样，我们呢假设呢我们已经生成了 一个这个模型的一个呃种的布局图，我们来看一下，把图纸打开， 这个就是我们刚才创建的布局图，我们把它打开，是这样，你首先呢？呃，在这个，这是一个一张功能图纸， 那么在这段共同宗旨呢，我们右击不同的地方得到的，得到的菜单是不一样的，是不一样的，一定要注意，我们在这，在这，在这，这实际上是一个未有，一个一个仕途。那么呢我们呢？我如果我们不 在这个 vivo 上右击，而我们在选择这工作平面上随便的什么地方右击掉出的属性呢？是这个画面，那么在这里我们我们不使用这个画面，我们是在这个，在这个 v 友，在这个仕途上，我们在这个上右击，我们依然选择属性，这个时候呢我们就 就是在控制这个仕途他的这个显示。然后呢 我们来看一下，哎，现在现在这个视图呢，并没有显示， 并没有选择参考零件，那么在这我们看这个 vue 四图的属性当中就有这个物物体，哪个物体呢？这个参考物体，参考物体在这 他显示了你这个里头所有的物体，参考物体就跟我们刚才那个画面是一样的，那么在这里都是印微之博，都是不可见的，所以说他，他是，他是可见的。你比如说我们把这个轮子把它放出来，微之博， visible， visible， 哎，好了，这个轮子就已经出来了， ok， 我们更改，我们， ok， ok， 好，这样的话呢，我们就，我们就控制了在图纸当中，这个要不要出现，哎，这些参考，呃，零件，好，呃，这个问题就解释到这。

大家好，这个视频给大家分享一下，在使用这个来的时候会出现一种情况，当你使用笔记本的时候，有时候会出现你的对话框，比如这个 组建对话框特别大，然后他上面到顶了，下部分呢，这个确定按钮看不见了，那么这个时候你无法移动他，也无法把他拉大的一个情况下怎么处理？ 我们可以到桌面上来右键显示设置，调整我们的屏幕分辨率，把我们的屏幕分辨率调到你的电脑最高，并且更改这个缩放与布局，把它改到一百百分之一百， 然后确定搞完之后如果还是没有出现，那么我们可以把这个工具下面的任务栏给隐藏掉，隐藏这个任务栏，在这里面 把你的任务来隐藏，那么就可以解决看不到下方这个确认应用修改按钮的这个问题。大家学会了吗？我是钢结构教学黄老师。

图纸输出时外边框没有了怎么办？很多网友在图纸输出的时候呢，会遇到一种情况，就是我们的外边框突然就消失了，像这样一张图纸， 它呢本身这里有个 a 三或者 a 一的图框，那么在输出为文件的时候啊，它这个图框不显示了，这是什么原因呢？其实我们只需要找到这样一张图纸，然后呢对它进行右键， 这里有个打印图纸选项，在这个打印图纸选项里面呢，有一个边框选项，在这个边框里面把这个勾给他打上啊，就是第一个边框一的勾给他打上，然后选择一个你需要的颜色就可以了， 进行应用确认，然后再次去输出的时候，那么这张图纸的外边框就出现了，这个就是我们图纸输出时边框消失的一个原因。

当我们正常画一个物体的时候，他是这样子的，旁边是没有小框的， 看有时候我们画物体的时候，他可能会出现这种白色的小框，这个我们要怎么给他关闭呢？我们按个键取消线框，辅助线就可以把这个白色的小框给他关闭掉。

分享一个快捷键隐藏图书的小技巧，学会的点赞收藏不？画好了，怎么样隐藏线框呢？可能你会按住 shift 点这个线框点几遍，点好之后啊，右击把它移动到图层里面，然后再隐藏这个图层， 你会用这种方法去把它涂出隐藏。其实呢，我们还有更好的方法，涂画好之后，我们鼠标左键单击尸体，然后再按住键盘上的奥特加 e 看扩大键就可以保留住你们要保留的实体。如果说你要保留住线框，你就选择线框，选完之后再按奥德加利，你看保留住线框隐藏实体。学会的小伙伴记得一定要点赞收藏哦！
